씰링 요소: 황동 퀵 커플러는 고성능 씰링 요소를 활용하여 안정적인 씰을 보장합니다. 이러한 요소에는 니트릴 고무, Viton 또는 EPDM과 같은 재료로 만든 O-링, 개스킷 및 맞춤형 씰이 포함됩니다. 이러한 소재는 압축 변형에 대한 저항성, 마모 및 화학적 분해를 비롯한 뛰어난 특성 때문에 선택되었습니다. 씰은 정밀하게 제작되어 커플러 구조 내의 전용 홈이나 공동에 설치됩니다. 약간의 편차라도 씰의 무결성을 손상시킬 수 있으므로 이러한 홈의 정확성은 매우 중요합니다.

압축 끼워맞춤: 커플러가 결합 부분과 맞물리면 밀봉 요소가 두 표면 사이에서 압축됩니다. 이 압축은 씰의 전체 표면에 균일한 압력을 가하도록 설계되었습니다. 압축 수준은 견고한 밀봉 생성과 작동 용이성 보장 사이의 균형을 이루기 위해 꼼꼼하게 계산됩니다. 과도하게 압축하면 밀봉 요소가 변형될 수 있고, 압축이 부족하면 누출이 발생할 수 있습니다. 일반적으로 설계에는 제조 공차 및 시간 경과에 따른 마모의 변화를 수용하기 위해 압축을 약간 조정할 수 있는 조항이 포함됩니다.

포지티브 잠금 메커니즘: 씰의 무결성을 유지하고 우발적인 분리를 방지하기 위해 황동 퀵 커플러에는 정교한 잠금 메커니즘이 장착되어 있습니다. 이 메커니즘에는 스프링 장착 래치, 회전 잠금 슬리브 또는 나사 결합 시스템과 같은 기능이 포함될 수 있습니다. 커플러가 연결되면 잠금 메커니즘이 커플러와 결합 부품을 단단히 고정하여 밀봉 요소가 압축된 상태를 유지하도록 합니다. 이 메커니즘에는 커플러가 완전히 맞물리고 잠겨 있는지 확인하는 시각적 또는 촉각적 표시기가 포함되어 있어 부적절한 조립의 위험을 줄여줍니다.

정렬 및 결합: 황동 퀵 커플러의 설계에는 적절한 결합을 보장하기 위한 다양한 정렬 보조 장치가 포함되어 있습니다. 여기에는 테이퍼형 또는 모따기형 진입점, 정렬 핀 또는 가이드 슬롯이 포함될 수 있습니다. 이러한 기능은 연결 중에 커플러와 결합 부품의 올바른 정렬을 용이하게 하며 이는 일관된 밀봉을 달성하는 데 중요합니다. 적절한 정렬은 밀봉 요소가 완전하고 균일한 접촉을 보장하며, 이는 누출을 방지하고 안정적인 연결을 보장하는 데 필수적입니다.

재료 특성: 황동은 높은 인장 강도, 내식성, 기계 가공성을 포함한 뛰어난 기계적 특성 때문에 선택되었습니다. 산화 및 화학적 공격에 대한 재료의 저항성은 커플러의 밀봉 표면과 구성 요소의 무결성을 유지하는 데 도움이 됩니다. 열팽창과 수축을 견디는 황동의 능력은 커플러 성능에 대한 온도 변동의 영향을 최소화하므로 씰의 수명에도 기여합니다.

설계 공차: 황동 퀵 커플러 제조 시 커플링 부품의 정밀도를 보장하기 위해 엄격한 설계 공차를 준수합니다. 커플러와 씰링 요소의 치수 및 표면 마감에 대한 엄격한 공차를 달성하기 위해 고정밀 가공 및 품질 관리 프로세스가 사용됩니다. 이러한 공차는 적절한 맞춤과 안정적인 성능을 보장하는 데 중요합니다. 이러한 공차를 일관되게 준수하면 정렬 불량, 누출 및 조기 마모와 같은 문제를 방지하는 데 도움이 됩니다.

성능 테스트: 밀봉 메커니즘의 효율성을 확인하기 위해 황동 퀵 커플러는 엄격한 성능 테스트를 거칩니다. 여기에는 커플러가 산업 표준을 충족하고 다양한 조건에서 안정적으로 작동하는지 확인하기 위한 압력 테스트, 누출 테스트 및 환경 시뮬레이션이 포함됩니다. 또한 테스트에서는 시간이 지남에 따라 커플러의 성능을 평가하여 내구성과 수명을 평가합니다.

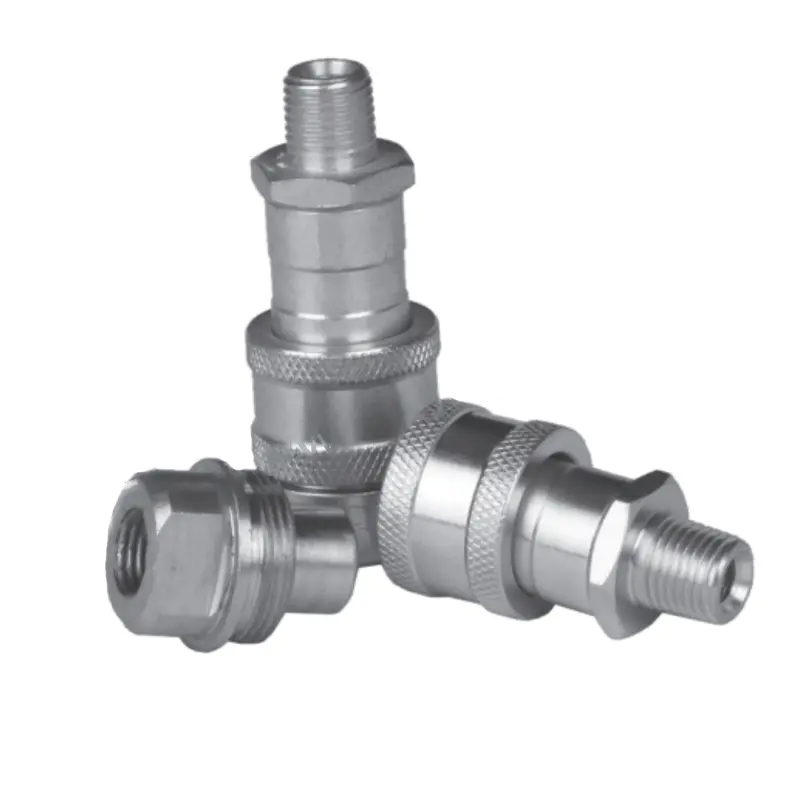

KZD 중압 고성능 기액 퀵 커플 링
